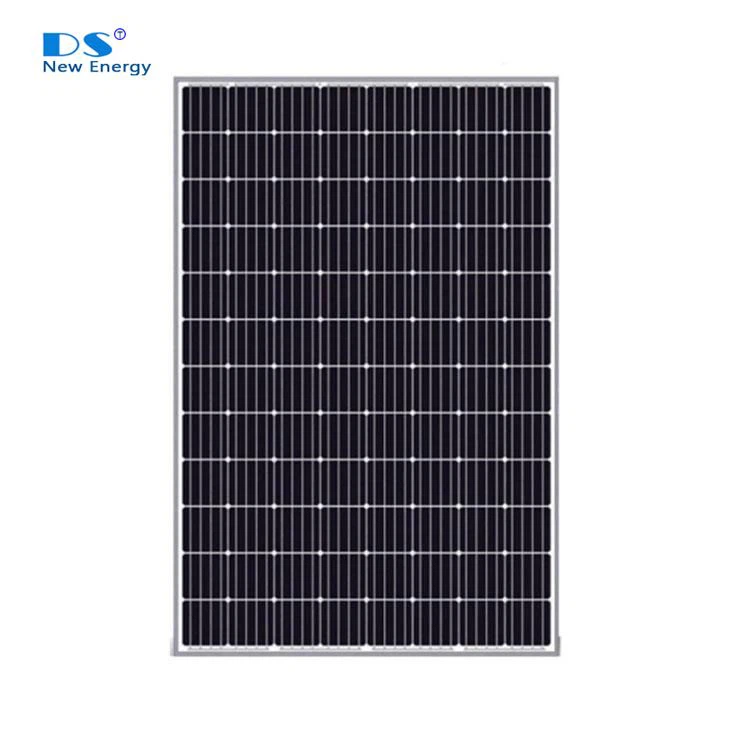

Introduzzjoni tal-Prodott
Ċellula | monokrom |
Le . ta 'ċelloli | 96(8×12) |
Qawwa Massima Rated (PMAX) | 520W |
Effiċjenza massima | 20.3% |
Kaxxa tal-junction | IP68 |
Vultaġġ massimu tas-sistema | 1000V / 1500V DC |
Temperatura operattiva | -40 grad -+85 grad |
Deskrizzjoni tal-Prodott
Powered minn 96 biċċa ta 'ċelloli ta' percium ta 'effiċjenza għolja, din is-serje ta' moduli ta 'prestazzjoni għolja tipprovdi l-iktar soluzzjoni kosteffikaċi biex titbaxxa l-LCOE ta' kwalunkwe sistemi PV kbar jew żgħar {.
Karatteristiċi ewlenin
Dimensjoni tal-modulu PV
Dejta elettrika fi STC
Qawwa massima nominali (PMAX) [W] | 480 | 490 | 500 | 510 | 520 |
Vultaġġ taċ-ċirkwit miftuħ (VOC) [V] | 63.16 | 63.68 | 64.2 | 64.72 | 65.24 |
Vultaġġ massimu tal-qawwa (VMP) [v] | 51.76 | 52.33 | 52.83 | 53.38 | 53.87 |
Kurrent taċ-ċirkwit qasir (ISC) [a] | 9.81 | 9.91 | 10.01 | 10.11 | 10.21 |
Kurrent massimu tal-qawwa (Imp) [a] | 9.28 | 9.37 | 9.47 | 9.56 | 9.66 |
Effiċjenza tal-Modulu [%] | 18.7% | 19.1% | 19.5% | 19.9% | 20.3% |
Tolleranza tal-enerġija | 0~+5W | ||||
Koeffiċjent tat-temperatura ta 'ISC (_ ISC) | 0.05% / grad | ||||
Koeffiċjent tat-temperatura ta 'VOC (_ VOC) | -0.275% / grad | ||||
Koeffiċjent tat-temperatura ta 'PMAX (_ PMP) | -0.368% / grad | ||||
Stc | Irradjanza 1000W / m², Temperatura taċ-Ċellula 25 grad, AM1.5G | ||||
Dejta elettrika f'NOCT u kundizzjoni operattivas
Parametri Elettriċi f'NOCT | |||||
Tip | 480 | 490 | 500 | 510 | 520 |
Power Max Rated (PMAX) [W] | 355 | 363 | 370 | 378 | 386 |
Vultaġġ taċ-ċirkwit miftuħ (VOC) [V] | 60.46 | 60.46 | 60.42 | 60.50 | 60.08 |
Vultaġġ tal-qawwa massimu (VMP) [v] | 51.37 | 51.85 | 52.35 | 52.99 | 53.35 |
Kurrent taċ-ċirkwit qasir (ISC) [a] | 8.35 | 7.94 | 8.54 | 8.61 | 8.18 |
Kurrent tal-Qawwa Max (Imp) [a] | 6.92 | 7.00 | 7.07 | 7.13 | 7.21 |
Noct | Irradjanza 800W / m², temperatura ambjentali 20 grad, veloċità tar-riħ 1m / s, AM1.5G | ||||
Kundizzjonijiet operattivi | |
Vultaġġ massimu tas-sistema | 1000V / 1500V DC (IEC) |
Temperatura operattiva | -40 grad ~ +85 grad |
Fjus massimu tas-serje | 20A |
Tagħbija statika massima, quddiem | 5400Pa |
Tagħbija statika massima, lura | 2400Pa |
Noct | 45 ± 2 grad |
Klassi tal-applikazzjoni | Klassi A. |
Dejta mekkanika
Speċifikazzjonijiet | |
Ċellula | monokrom |
piż | 26kg ± 3% |
Dimensjonijiet | 1956 ± 2mmx1310 ± 2mmx45 ± 1mm |
Daqs tas-sezzjoni trasversali tal-kejbil | 4mm2 |
Le . ta 'ċelloli | 96(8x12) |
Kaxxa tal-junction | IP68, 4 Diodes |
Konnettur | Qc 4.10-35 |
Tul tal-kejbil (inkluż konnettur) | Ritratt: 300mm (+) / 400mm (-); Pajsaġġ: 1000mm (+) / 1000mm (-) |
Konfigurazzjoni tal-imballaġġ | 30 għal kull pallet |
Ċertifikazzjoni
Garanzija
