18650 Lithium - joni taċ-ċellula u pakkett tal-batterija DIY

Partijiet meħtieġa:

1. 18650 batterija (Gearbest / Amazon )

2. BMs (Banggood / Amazon)

3. strixxi Ni (Banggood / Amazon )

4. Indikatur tal-livell tal-batterija (Banggood )

5. Rocker Switch (Aliexpress / Banggood )

6. DC Jack (Banggood /Aliexpress )

7. 18650 detentur tal-batterija (Banggood )

8. 3 M x 10mm viti (Banggood / Aliexpress )

Għodda użata

1. Welder fuq il-post (Banggood /Amazon)

2. 3 d printer (Creality CR10S )

2. Wajer stripper / cutter (Amazon )

3. Blower tal-arja sħuna (Gearbest )

3. Multimetru (Amazon)

5. Ċarġer tal-Ion (Gearbest )

Tagħmir tas-sigurtà:

1. googles tas-sigurtà (Amazon )

2. ingwanti elettriċi (Amazon)

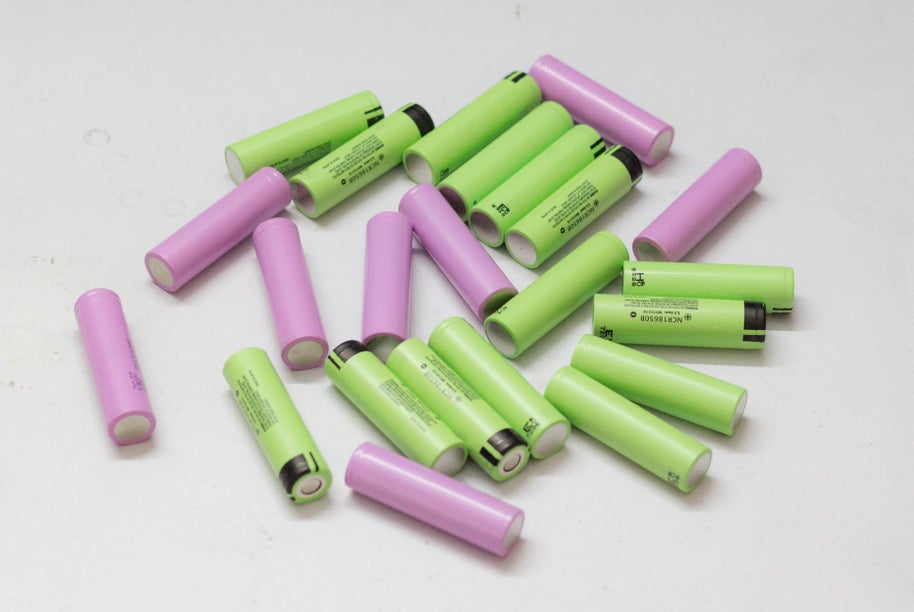

Għandek issib ħafna tipi ta 'ċelloli tal-18650 fis-suq fil-firxa tal-prezzijiet $ 1 sa $ 10, imma liema huma l-aħjar? Nirrakkomanda ħafna li nixtri ċelloli 18650 minn kumpaniji tad-ditta bħalPanasonic , Samsung, SanyouLg- Dawn iċ-ċelloli li għandhom karatteristiċi ta 'prestazzjoni dokumentati sew u kontroll tal-kwalità eċċellenti. Iċ-ċelloli tal-marka tal-18650 reputazzjoni ġeneralment jiswew ħafna flus, imma jekk tikkunsidra għal użu ta 'żmien twil allura huma ta' min ikollhom.

Tixtri l-ebda ċellola bil-kelma nar f'isem bħal Ultrafire, Surefire u Trustfire. Fir-realtà, dawn iċ-ċelloli huma biss rifjuti tal-fabbrika, mixtrija minn kumpaniji bħal Ultrafire u ppakkjati mill-ġdid fil-kopertura tad-ditta tagħhom stess .Manyy Batteries huma mgeżwra mill-ġdid bħala ġodda u bojod - ittikkettjati. Jbiegħ il-batterija billi jimmarka l-kapaċità sa 5000mAh, iżda fil-kapaċità tagħhom huma bejn 1000 sa 2000 mAh. Problema ewlenija oħra b'dawn iċ-ċelloli irħas tal-18650 huma dak ir-riskju għoli ta 'splużjoni meta jissaħħan iżżejjed waqt l-iċċarġjar jew il-ħatt.

F'dan il-proġett, użajt ċelloli ħodor Panasonic 18650B ta 'kapaċità ta' 3400 mAh minnGearbest.

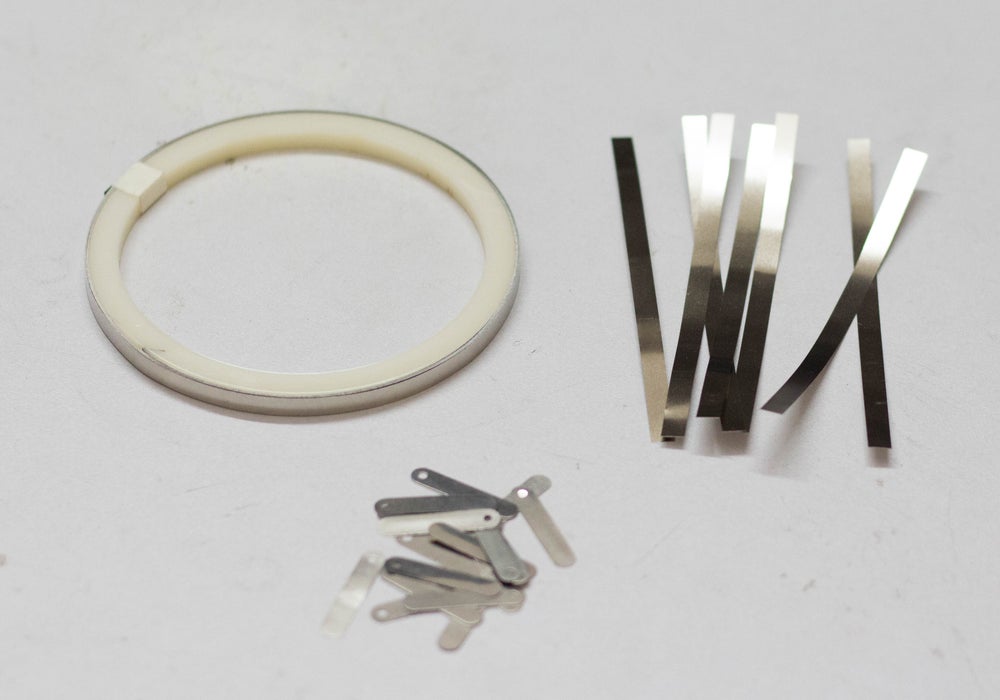

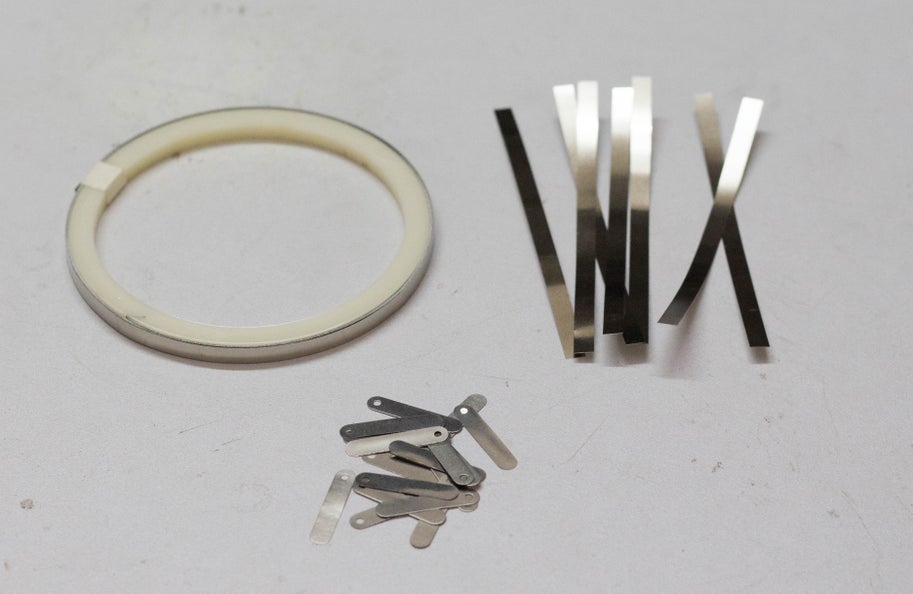

Biex tagħmel il-pakkett tal-batteriji, trid tikkonnettja ċ-ċelloli tal-18650 flimkien permezz ta 'strixxi tan-nikil jew wajer oħxon. Strixxi tan-nikil ġeneralment jintużaw ħafna għal dan. B'mod ġenerali żewġ tipi ta 'strixxi tan-nikil huma disponibbli fis-suq: Nickel - strixxi tal-azzar indurati u strixxi tan-nikil puri. Nissuġġerixxi li tixtri n-nikil pur. Huwa ftit iktar għoli mill-azzar indurat tan-nikil, iżda għandu reżistenza ħafna inqas. Reżistenza baxxa tfisser, inqas ġenerazzjoni ta 'sħana matul l-iċċarġjar u l-ħatt, li twassal għal ħajja ta' batterija utli itwal.

Strixxi tan-nikil jiġi b'dimensjoni u tul differenti. Agħżel l-istrixxi skont il-klassifikazzjoni attwali.

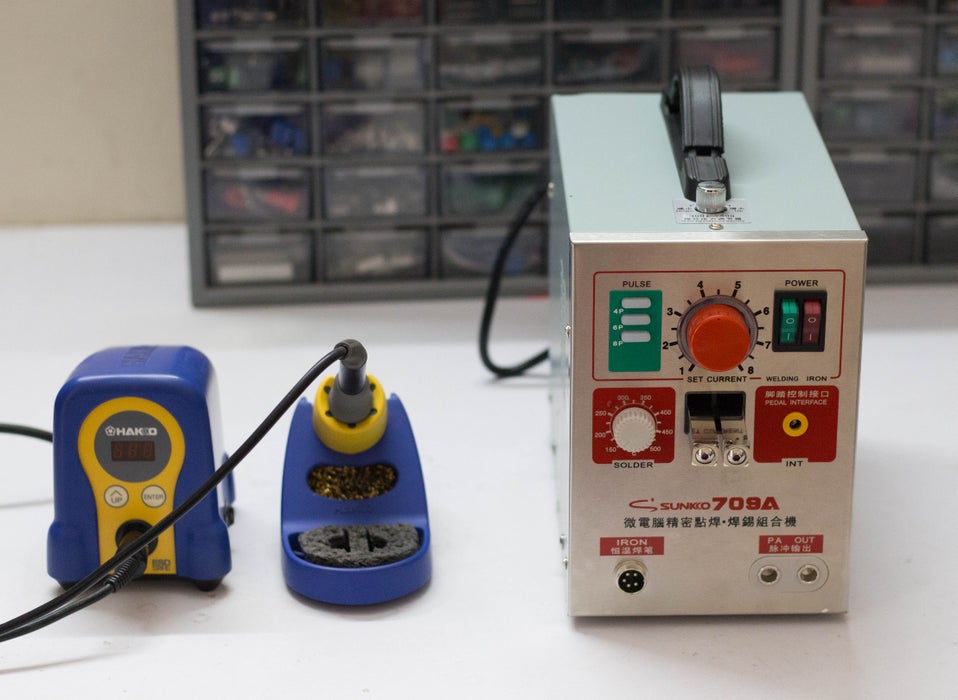

Għandek żewġ għażliet żewġ ċelloli li jgħaqqdu l-18650 flimkien: 1. Saltjar 2. Welding fuq il-post

L-aħjar għażla hija dejjem iwweldjar fuq il-post, iżda l-welder fuq il-post huwa ħafna iktar għoli minn ħadid issaldjat ta 'kwalità tajba.

Issaldjar:

Għandek tkun taf għaliex l-iwweldjar fuq il-post huwa preferut fuq l-issaldjar, il-problema bl-issaldjar hija li tapplika ħafna sħana fuq iċ-ċellula u ma tinħela malajr ħafna. Dan isaħħaħ ir-reazzjoni kimika fiċ-ċellula li tagħmel ħsara lill-prestazzjoni taċ-ċellula. Fl-aħħar mill-aħħar int se titlef ftit kapaċità u ħajja taċ-ċelloli.

Imma jekk m'intix interessat li tixtri welder fuq il-post għalja, tista 'ssaldja t-tabs tan-nikil maċ-ċellula billi ssegwi xi prekawzjoni u tricks:

1. Biex timminimizza l-ħin ta 'kuntatt tal-ħadid issaldjat fuq iċ-ċellula, kun żgur li l-wiċċ jinħakem biżżejjed u tuża ħafna fluss biex tippermetti fluss ta' l-istann veloċi.

2. Huwa aħjar li jkollok ħadid ta 'kwalità tajba ta' wattage (min 80W) b'kapaċità termali tajba sabiex tkun tista 'twassal is-sħana lill-ġonta malajr sabiex ma jkollokx għalfejn iżżomm il-ħadid mal-batterija għal etajiet u ħalli s-sħana tinfetaħ fiha, u tikkawża ħsara lill-batterija.

Welding fuq il-post:

Ir-raġuni li aħna fuq il-post tal-weldjatura, minħabba li tingħaqad sew maċ-ċelloli flimkien mingħajr ma żżid ħafna sħana magħhom. Hemm żewġ gradi ta 'welders fuq il-post disponibbli bħalissa fis-suq: grad tal-passatemp u grad professjonali. Welder tal-post ta 'grad ta' passatemp deċenti jiswa madwar $ 200 sa $ 300, fejn bħala grad professjonali tajjeb jista 'jiswa madwar għaxar darbiet aktar. Allura se nissuġġerixxi li tixtri welder fuq il-post ta' grad ta 'passatemp minn kwalunkwe ħanut onlajn bħal: Banggood, Aliexpress jew eBay.Sunkko 709A 1.9kW Spot Welderminn Banggood.

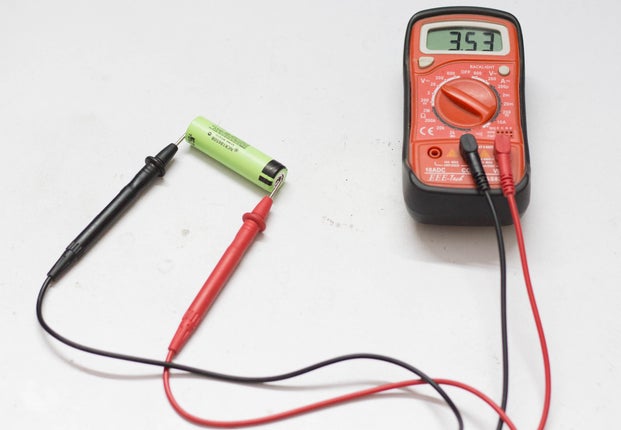

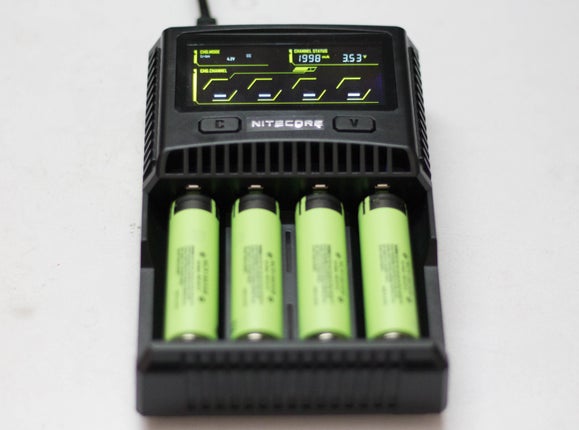

Qabel ma tikkonnettja ċ-ċelloli b'mod parallel, l-ewwel iċċekkja l-vultaġġi taċ-ċellula individwali. Għal paralleli taċ-ċelloli, il-vultaġġ ta 'kull ċelloli għandu jkun viċin xulxin, inkella ammont għoli ta' kurrent se joħroġ miċ-ċellula b'vultaġġ ogħla maċ-ċellula b'vultaġġ aktar baxx. Dan jista 'jagħmel ħsara liċ-ċelloli u anke jirriżulta f'nar f'okkażjonijiet rari.

Jekk qed tuża ċelloli ġodda fjamanti, il-vultaġġ taċ-ċellula huwa qrib 3.5 V sa 3.7 V, tista 'tingħaqad magħhom flimkien mingħajr ma tinkwieta ħafna. Imma jekk int se tuża batterija tal-laptop qadima, kun żgur li l-vultaġġ taċ-ċelloli huwa kważi l-istess, ieħor għaqli jiċċarġja ċ-ċelloli għall-istess livell ta 'vultaġġ billi tuża ċarġer tal-batterija li ion.Ċarġer Nitecore SC4biex tiċċarġja ċ-ċelloli kollha tal-18650 qabel ma ngħaqdu magħhom flimkien.

Biex tagħmel il-pakkett tal-batteriji, l-ewwel trid tiffinalizza l-vultaġġ nominali u l-kapaċità tal-pakkett. Jew se tkun fit-terminu ta 'volt, mah / ah jew wh. Int għandek tikkonnettja ċ-ċelloli b'mod parallel biex tilħaq il-kapaċità mixtieqa (MAH) u tikkonnettja tali grupp parallel f'serje biex tikseb il-vultaġġ nominali (volt).

Għal dan il-proġett ħalli l-ħtieġa hija:11.1 V u 17 ah pakkett tal-batterija

Speċifikazzjoni taċ-ċelloli tal-18650 użati:3.7V u 3400 mAh

Kapaċità (MAH):

Il-kapaċità mixtieqa tal-pakkett tal-batterija=17 AH jew 17000 mAh.

Kapaċità ta 'kull ċellula=3400 mah

L-ebda ċelloli meħtieġa għal konnessjoni parallela=17000 / 3400=5 nos

Iċ-ċelloli komunement paralleli huma mqassra fit-terminu ta '' P ', u għalhekk dan il-pakkett se jkun magħruf bħala "pakkett 5p". Meta 5 ċelloli huma konnessi b'mod parallel, b'mod alternattiv għamilt ċellula waħda b'kapaċità ogħla (jiġifieri 4.2V, 17000 mAh)

Vultaġġ (Volt):

Il-vultaġġ nominali mixtieq tal-pakkett tal-batterija huwa 11.1v.

Vultaġġ nominali ta 'kull ċellula=3.7 V

L-ebda ċelloli meħtieġa għall-konnessjoni tas-serje=11.1 / 3.7=3 nos

Iċ-ċelloli komunement fis-serje huma mqassra fit-terminu ta '' S ', u għalhekk dan il-pakkett se jkun magħruf bħala "pakkett 3S".

Allura rridu ngħaqqdu t-3 gruppi paralleli (5 ċelloli f'kull grupp) f'serje biex nagħmlu l-pakkett tal-batterija.

Il-konfigurazzjoni finali tal-pakkett hija magħżula bħala "pakkett 3S5P" bi speċifikazzjoni finali ta '11.1V, 17AH.

Mill-pass ta 'qabel, huwa ċar li l-pakkett tal-batterija tagħna huwa magħmul minn 3 gruppi paralleli konnessi f'serje (3 x 3.7V=11.1 v) u kull grupp parallel għandhom 5 ċelloli (3400 mAh x 5=17000 MAH). Issa għandna nirranġaw il-15-il ċellola kif suppost biex nagħmlu l-konnessjoni elettrika fosthom u mal-bord BMS.

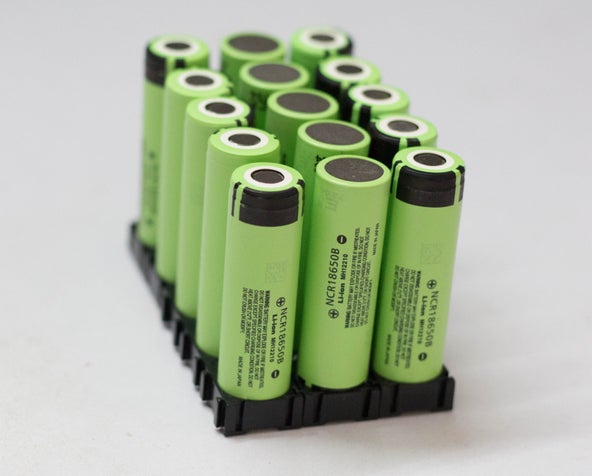

Poġġi l-ewwel grupp parallel ta 'ċelloli (5 NOS) naħa pożittiva' l fuq, imbagħad poġġi t-tieni grupp negattiv tal-grupp parallel 'il fuq u mbagħad fl-aħħar l-aħħar grupp parallel in-naħa pożittiva' l fuq. Għal aħjar taħt wieqfa tista 'tara l-istampa ta' hawn fuq.

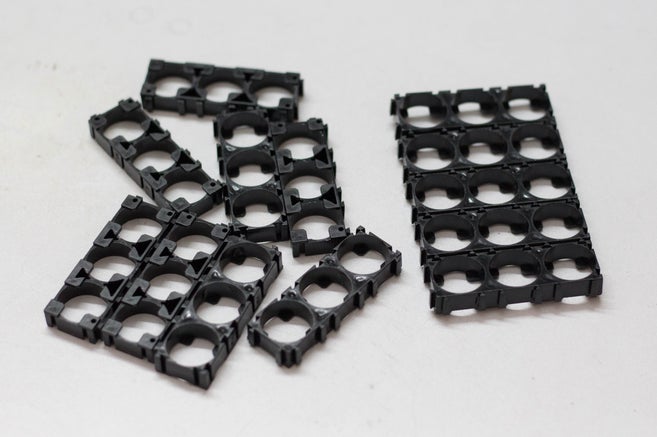

Tista 'tiġbor iċ-ċelloli biex tagħmel il-pakkett billi tuża kolla sħuna jew billi tuża detentur tal-batterija 18650 tal-plastik. Jiena użajt detenturi / spazjaturi tal-plastik 18650 biex tgħaqqad il-15-il ċellola. Il-vantaġġi ewlenin tal-użu ta' dan id-detenturi taċ-ċellula huma

1. Tista 'tagħmel il-pakkett tad-dwana ta' kull daqs skont il-ħtieġa tiegħek. Jistgħu jsolvu puzzle.

2. Jipprovdi spazju bejn iċ-ċelloli, li jippermettu li l-arja friska tgħaddi u l-batterija titkessaħ faċilment.

3. Tagħmel il-pakkett tal-batterija tiegħek solidu u affidabbli.

4. Jipprovdi sikurezza kontra l-vibrazzjoni lill-pakkett tal-batterija tiegħek

Issa wasal iż-żmien li tkun taf il-proċedura għall-użu tal-welder tal-post (qed nitkellem dwarWelder fuq il-postli użajt f'dan il-proġett). Il-welder fuq il-post għandu tliet għażliet ta 'wweldjar: ras ta' wweldjar fiss, ras ta 'wweldjar fiss bl-iswiċċ tas-saqajn, pinna tal-iwweldjar fuq il-post mobbli bis-swiċċ tas-saqajn. Jiena nippreferi nuża t-tieni għażla. Qabel l-iwweldjar għandek tipprepara l-istrixxi tan-nikil u l-welder.

Aqta 'l-istrixxi tan-nikil:

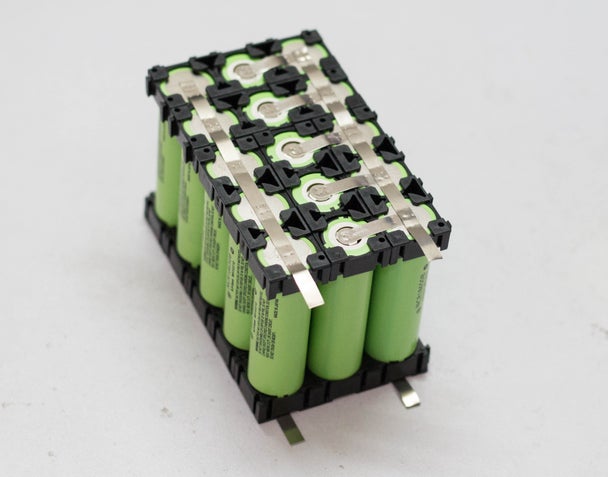

Qiegħed l-istrixxa tan-nikil tiegħek fuq il-parti ta '5 ċelloli (paralleli), billi tiżgura li tkopri t-terminali taċ-ċelloli kollha, ħalli strixxi eċċessivi ta' 10mm biex tikkonnettjaha mal-BMS u mbagħad aqta 'l-BMS u mbagħad aqta' l-konnessjoni tas-serje. Konnessjoni tas-serje aqta 'strixxi żgħar tan-nikil kif muri fil-figura. Għandek bżonn erba' strixxi twal għal konnessjonijiet paralleli u 10 strixxi żgħar għal konnessjonijiet tas-serje.

Qabbad l-ewwel terminal negattiv tal-grupp parallel mat-terminal pożittiv tat-tieni grupp u mbagħad it-terminal negattiv tat-tieni grupp mat-terminal pożittiv tat-tielet grupp.

Iwweldja l-istrixxi tal-batterija:

Dan il-welder fuq il-post jista 'jintuża biex iwweldja n-nikil pur kif ukoll strixxi tal-azzar miksija tan-nikil. Għandek taġġusta l-polz tal-welder u l-pum kurrenti skond il-ħxuna ta' l-istrixxi tan-nikil.

Għal strixxi tan-nikil ta '0.15 mm, agħfas il-pum tal-polz 4p u l-pum kurrenti għal 4-5.Similarly għal strixxa tan-nikil ta' 0.2 mm, agħfas il-pum tal-polz 4p, 6p u l-pum kurrenti għal 7-8.

Iwweldjar ta 'suċċess:

Tista 'tiċċekkja l-kwalità tal-weldjatura billi tiġbed l-istrixxa tan-nikil. Jekk ma joħroġx bi pressjoni bl-idejn, jew jeħtieġ ħafna saħħa, allura huwa weldjatura tajba. Jekk tista 'titqaxxar faċilment, allura trid iżżid il-kurrent.

Sigurtà:Qabel ma tibda l-iwweldjar fuq il-post, dejjem ilbes nuċċalijiet tas-sigurtà.

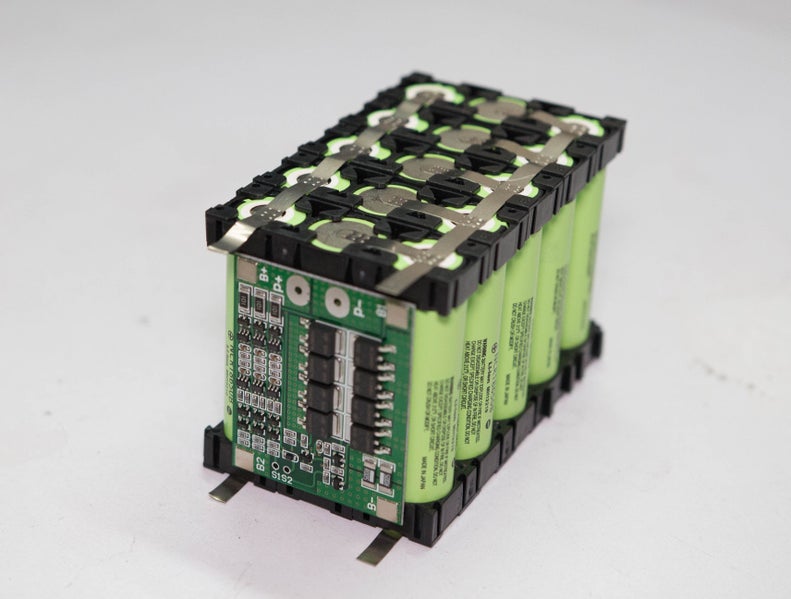

Sistema ta 'Ġestjoni tal-Batterija (BMS) hija kwalunkwe sistema elettronika li tamministra l-pakkett tal-batteriji tal-litju AA u l-funzjonalitajiet ewlenin huma

1. Tissorvelja l-gruppi paralleli kollha fil-pakkett tal-batteriji u skonnettjah mis-sors tal-enerġija tal-input meta jkun iċċarġjat kompletament (qrib 4.2V)

2. Ibbilanċja l-vultaġġ taċ-ċelloli kollha bl-istess mod

3. Ma jippermettix il-pakkett minn aktar minn - skarikat.

Iż-żewġ parametri importanti meħtieġa biex jixtru BMS huma: i) Numru ta 'ċelloli fis-serje - bħal 2s / 3s / 4s

ii). Kurrent ta 'kwittanza massima - bħal 10a / 20a / 25a / 30a

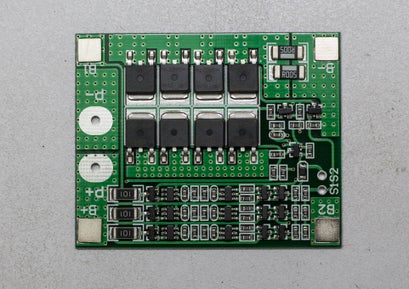

Għal dan il-proġett, użajt3s u 25a BMS Board. Dawn huma l-ispeċifikazzjonijiet ta 'dak il-BMS:

Medda ta 'vultaġġ żejjed: 4.25 ~ 4.35V ± 0.05V

Medda ta 'vultaġġ ta' skarigu: 2.3 ~ 3.0V ± 0.05V

Kurrent operattiv massimu: 0 ~ 25a

Temperatura tax-xogħol: -40 grad ~ +50 grad

Kif tikkonnettja?

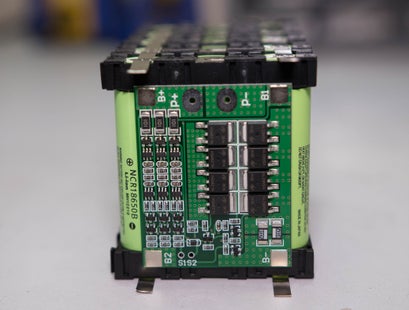

Qabbad il-BMS kif muri fid-dijagramma tal-fili. Il-BMs għandhom erba 'pads tal-issaldjar: B -, b1, b2 u b {+. Int għandek tikkonnettja l-ewwel grupp terminali negattiv tal-grupp parallel mal-b - u xarabank terminali pożittiv mal-b1. Bl-istess mod it-tielet grupp parallel tal-grupp terminali negattiv għall-b2 u x-xarabank tat-terminal pożittiv għall-B +.

Tista 'tpoġġi l-iwweldjar tal-istrixxi tan-nikil mal-BMS jew issaldjah mal-pad PCB. Ippreferi li jsarraf l-istrixxi tan-nikil fuq il-PCB għal konnessjoni b'saħħitha.

Kreditu:Id-dijagramma tal-wajers hija meħuda mill-paġna tal-prodott ta 'Banggood.

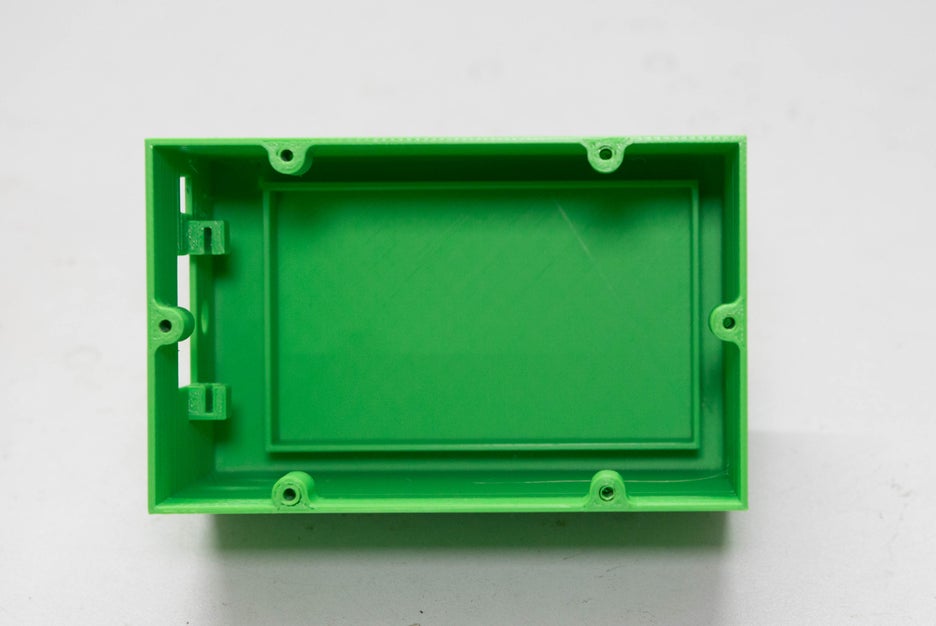

Il-pakkett tal-batterija għandu strixxi kollha tan-nikil esposti, biex tevita kwalunkwe shorting aċċidentali, iddisinjat magħluq għalih. Jiena użajt Autodesk Fusion 360 biex tiddisinja l-ispazju magħluq għall-pakkett tal-batterija tiegħi. L-ispazju magħluq għandu żewġ partijiet: korp ewlieni u għatu ta 'fuq. Tista' tniżżel il-fajls .stl minnThingiverse.

Jien użajt tiegħiCreality CR-10sPrinter 3D u 1.75 mm Green PLA filament biex tipprintja l-partijiet. Domt madwar 6.5 sigħat biex tipprintja l-ġisem prinċipali u madwar 1.2 sigħat biex tipprintja l-għatu ta 'fuq.

Is-settings tiegħi huma:

Veloċità tal-istampar: saff ta '70 mm / s

Għoli: 0.3

Imla Densità: 100%

Temperatura tal-estrużur: 205 degc

Temp tas-sodda: 65 degc

Normalment batterija standard għandha biss żewġ terminal għall-konnessjoni tat-tagħbija u biex tiċċarġja l-batterija. Apart minn dan, żidt indikatur tal-livell tal-batterija, biex nara l-livell tal-batterija meta qatt kien meħtieġ. Jiena użajt jack DC 5mm (12V / 3A) għall-input / output, modulu ta 'indikatur tal-livell tal-batterija 3S biex tara l-istat tal-batterija u l-istatus tal-batterija u l-iswiċċ tal-batterija fuq / barra l-indikatur tal-livell tal-batterija.

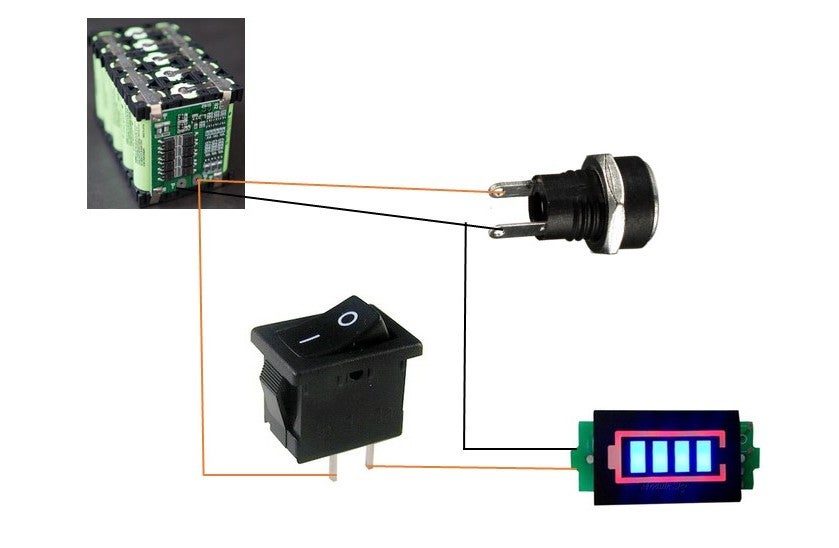

Issa ejja ngħaddu għall-wajers tal-komponenti. Jien ħejjejt din id-dijagramma tal-fili sempliċi għall-komponenti kollha. Huwa pjuttost sempliċi! Biex tiżola l-partijiet konduttivi, jien użajt tubi li jiċkienu s-sħana.

Nota:M'għandekx issaldja l-wajers (P + u P -) għall-BMS qabel ma tinstalla l-komponenti fl-ispazju magħluq.

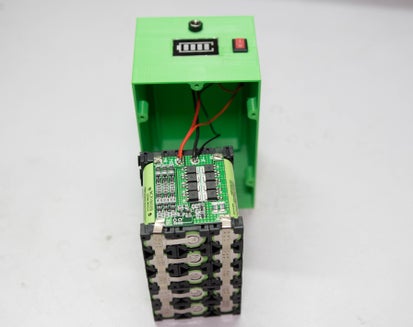

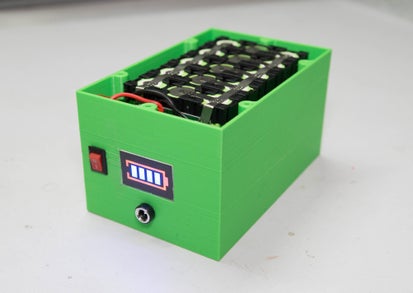

L-ewwel tinstalla l-komponenti fis-slots rispettivi fl-għeluq stampat 3D. Tista 'tara l-istampa ta' hawn fuq.

Stann il-pożittiv (wajer aħmar) mill-jack DC u s-swiċċ tar-rocker għall-P + tal-BMS, wajers negattivi mill-jack DC u l-indikatur tal-livell tal-batterija għall-P - ta 'BMS.

Imbagħad applika kolla sħuna fil-bażi tal-kompartiment tal-batterija, imbagħad żgura l-pakkett tal-batterija. Allura li se jpoġġi sew u jipprevjeni kwalunkwe telqa ta 'konnessjonijiet tal-wajer.

Fl-aħħarnett, kamin l-għotjien ta 'fuq f'posthom! Jiena użajt viti 3m x 10 biex niżguraw l-għatu. Issa l-pakkett tal-batterija huwa lest biex jintuża.

Iċċarġja l-pakkett tal-batteriji:

Tista 'tiċċarġja l-pakkett tal-batterija b'dak ta' 12.6v DC bħaldan. Nispera li ħadt gost taqra dwar il-proġett tiegħi daqskemm ħadt gost nibniha. Jekk qed taħseb biex tagħmel tiegħek stess nixtieq inħeġġiġkom biex tagħmel hekk, titgħallem ħafna. Jekk għandek xi suġġerimenti għal titjib, jekk jogħġbok ikkummentaha hawn taħt.
