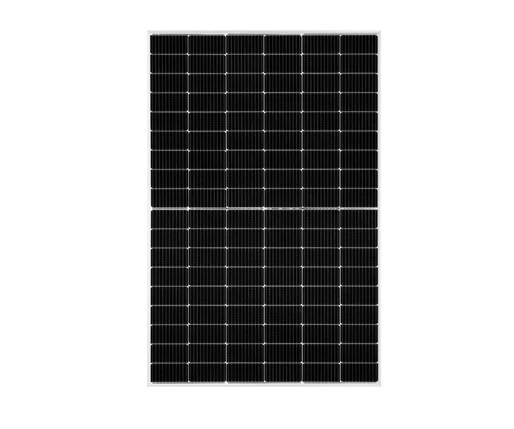

【Introduzzjoni tal-prodott】
|
Ċellula |
Monokristallin, 182mmx91mm |
|
Nru ta' ċelluli |
108（6×18） |
|
Qawwa Massima Rated (Pmax) |
420W |
|
Effiċjenza Massima |
21.5 fil-mija |
|
Kaxxa tal-junction |
IP68 |
|
Vultaġġ Massimu tas-Sistema |
1000V/1500V DC |
|
Temperatura operattiva |
-40 grad - flimkien ma' 85 grad |
【Deskrizzjoni tal-prodott】
Panew solari ta 'effiċjenza għolja ta' 420W huwa Magħmul minn ċelloli solari M10 MBB PERC, din is-serje ta 'moduli ta' prestazzjoni għolja tipprovdi l-aktar soluzzjoni kost-effettiva għall-installazzjoni residenzjali ta 'PV solari fuq il-bejt. L-iswed kollu, il-qafas iswed jew il-qafas tal-fidda flimkien mal-pannelli solari ta 'wara suwed huma kollha disponibbli.
【Karatteristiċi ewlenin】
【Dimensjoni tal-modulu PV】
【Data elettrika f'STC】
|
Qawwa Massima Rated (Pmax) [W] |
400 |
405 |
410 |
415 |
420 |
|
Vultaġġ Ċirkwit Miftuħ (Voc) [V] |
37.07 |
37.23 |
37.32 |
37.45 |
37.58 |
|
Vultaġġ tal-Enerġija Massimu (Vmp) [V] |
31.01 |
31.21 |
31.45 |
31.61 |
31.80 |
|
Short Circuit Kurrent (Isc) [A] |
13.79 |
13.87 |
13.95 |
14.02 |
14.10 |
|
Kurrent tal-Enerġija Massima (Imp) [A] |
12.90 |
12.98 |
13.04 |
13.13 |
13.21 |
|
Modulu Effiċjenza [ fil - mija ] |
20.48 fil-mija |
20.74 fil-mija |
21.00 fil-mija |
21.25 fil-mija |
21. 51 fil-mija |
|
Tolleranza għall-Enerġija |
0~ flimkien ma' 5W |
||||
|
Koeffiċjent tat-Temperatura ta' Isc( _Isc) |
0.044 fil-mija / grad |
||||
|
Koeffiċjent tat-Temperatura ta' Voc( _Voc) |
-0.275 fil-mija / grad |
||||
|
Koeffiċjent tat-Temperatura ta' Pmax( _Pmp) |
-0.350 fil-mija / grad |
||||
|
STC |
Irradjanza 1000W/m², temperatura taċ-ċellula 25 grad, AM1.5G |
||||
【Dejta elettrika f'NOCT u kundizzjonijiet operattivi】
|
PARAMETRI ELETTRIĊI FIL-NOCT |
|||||
|
TIP |
400 |
405 |
410 |
415 |
420 |
|
Qawwa Massima Rated (Pmax) [W] |
302 |
306 |
310 |
314 |
318 |
|
Vultaġġ Ċirkwit Miftuħ (Voc) [V] |
34.88 |
35.12 |
35.23 |
35.37 |
35.50 |
|
Vultaġġ tal-Enerġija Massima (Vmp) [V] |
29.26 |
29.47 |
29.72 |
29.89 |
30.09 |
|
Short Circuit Kurrent (Isc) [A] |
11.03 |
11.10 |
11.16 |
11.22 |
11.29 |
|
Kurrent tal-Enerġija Massima (Imp) [A] |
10.32 |
10.38 |
10.43 |
10.50 |
10.57 |
|
NOCT |
Irradjanza 800W/m², temperatura ambjentali 20 grad, veloċità tar-riħ 1m/s, AM1.5G |
||||
|
KUNDIZZJONIJIET TA' TĦADDIM |
|
|
Vultaġġ Massimu tas-Sistema |
1000V/1500V DC(IEC) |
|
Temperatura operattiva |
-40 grad ~ flimkien ma' 85 grad |
|
Fjus tas-Serje Massimu |
25A |
|
Tagħbija Statika Massima, Quddiem |
5400Pa |
|
Tagħbija Statika Massima, Lura |
2400Pa |
|
NOCT |
45±2 grad |
|
Klassi ta' Applikazzjoni |
Klassi A |
【Kurvi tal-vultaġġ tal-kurrent】
【Data mekkanika】
|
SPEĊIFIKAZZJONIJIET |
|
|
Ċellula |
Mono |
|
piż |
21.5kg±3 fil-mija |
|
Dimensjonijiet |
1722mm × 1134mm × 30mm |
|
Daqs tas-Sezzjoni Trasversali tal-Cable |
4mm2(IEC), 12AWG (UL) |
|
Nru ta' ċelluli |
108(6x18) |
|
Kaxxa tal-junction |
IP68, 3 dajowds |
|
Konnettur |
QC 4.10 (1000V) / QC 4.10-35(1500V) |
|
Tul tal-Kejbil (Inkluż Konnettur) |
Ritratt: 300mm ( plus )/400mm (-) Pajsaġġ: 1200mm ( plus )/1200 (-) |
|
Konfigurazzjoni tal-ippakkjar |
36 Pcs/Palet, Kontenitur 216Pcs/20ft Kontenitur 936Pcs/40ft |
【Ċertifikazzjoni】
【Garanzija tal-Prestazzjoni】
