Introduzzjoni
Bit-tkabbir mgħaġġel tal-industrija tal-enerġija l-ġdida f'dawn l-aħħar snin, ir-riżorsi tal-art għall-installazzjonijiet PV saru dejjem aktar skarsi. Biex timmassimizza l-utilizzazzjoni effiċjenti tas-sistemi PV f'diversi xenarji ta 'applikazzjoni, is-Sistema ta' Immuntar PV Flessibbli ħarġet bħala soluzzjoni innovattiva.
Prinċipju ta' Ħidma
Il-prinċipju ewlieni ta 'appoġġi flessibbli PV jinsab fil-bini ta' "sistema ta 'bilanċ tat-tensjoni", il-kisba ta' appoġġ stabbli permezz ta 'tensjoni ta' pretensjoni u struttura ta 'xibka spazjali tal-kejbil. Il-proċess ta’ ħidma tiegħu jista’ jinġabar fil-qosor fi tliet punti:
- Fissazzjoni tal-Fondazzjoni: Munzelli tal-konkrit jew kolonni tal-istruttura tal-azzar huma installati fiż-żewġt itruf taż-żona tal-kostruzzjoni bħala punti tat-tarf fissi tas-sistema tat-tensjoni. F'xi xenarji kumplessi, vireg tal-ankra u kejbils tal-waqfien huma miżjuda biex itejbu l-effett tal-ankraġġ.
- Kostruzzjoni tat-Tensjoni: Il-fergħat tal-azzar b'saħħa-għoli u materjali flessibbli oħra huma tensjoni u mwaħħla bejn it-tarf. Il-pretensjoni hija applikata permezz ta' proċess ta' tensjoni gradat biex tifforma struttura stabbli ta' tagħbija-, bid-devjazzjoni tat-tensjoni strettament ikkontrollata f'Inqas minn jew ugwali għal 5%.
- Installazzjoni tal-Moduli: Il-moduli PV huma mwaħħla fuq il-kejbils li jġorru t-tagħbija-permezz ta' klampi speċjali biex jiffurmaw firxa integrali. L-istruttura tax-xibka tal-kejbil tista 'tiddeforma kemmxejn b'bidliet ambjentali (bħal espansjoni u kontrazzjoni tat-temperatura, impatt tar-riħ), tferrex l-istress filwaqt li żżomm il-qagħda stabbli tal-moduli biex tevita ħsara strutturali.
Dan id-disinn ikisser it-tagħbija-limitazzjonijiet li jġorru l-appoġġi riġidi, u jikseb l-effett ta '"flessibilità b'riġidità". Jista 'jassorbi l-enerġija tat-tagħbija esterna permezz ta' deformazzjoni flessibbli u jżomm l-istabbiltà ġenerali permezz ta 'qfil ta' prestress, li jirriżulta f'reżistenza aħjar għar-riskju f'ambjenti estremi.
Elementi Tekniċi Ewlenin
Għażla tal-Materjal 1.Core
Il-materjali huma l-pedament ta 'prestazzjoni ta' appoġġ flessibbli, li jeħtieġu bilanċ ta 'saħħa, reżistenza għat-temp, u proprjetajiet ħfief. Kejbils li jġorru tagħbija-l-aktar jadottaw linji tal-azzar galvanizzat ta 'grad 1860MPa jew linji tal-azzar epossidiku mimlija-l-ewwel joffri kontroll tal-ispiża, filwaqt li tal-aħħar jipprovdi reżistenza għall-korrużjoni eċċellenti għal -ċpar ta' melħ għoli u ambjenti ta '-umdità għolja. Il-klampi tal-moduli huma magħmula minn polimeri reżistenti għat-temp-jew azzar li ma jissaddadx 316 biex jiżguraw l-ebda tixjiħ jew qsim waqt użu fit-tul-. Is-sistema ta 'ankraġġ tagħżel vireg ta' ankrar ta 'rebar irrigat (għal xenarji ta' art konvenzjonali) jew għeruq komposti tal-fibra tal-bażalt (għal xenarji ta' korrużjoni għolja-offshore) ibbażati fuq l-applikazzjoni, saħħa tal-ibbilanċjar u reżistenza għall-korrużjoni.
2.Prestress Control Technology
Il-pretensjoni hija l-garanzija ewlenija ta 'stabbiltà ta' appoġġ, li teħtieġ disinn u kostruzzjoni preċiżi. Jiġi adottat proċess ta 'tensjoni gradat biex tiġi applikata gradwalment it-tensjoni fi stadji multipli, b'mod dinamiku tibbilanċja l-istress tax-xibka tal-kejbil u tevita r-rilassament tal-kejbil jew ksur ikkawżat minn konċentrazzjoni ta' stress lokali. Sadanittant, tagħmir professjonali jintuża biex jimmonitorja t-tensjoni tal-kejbil f'-ħin reali, b'aġġustamenti dinamiċi bbażati fuq bidliet fit-temperatura ambjentali biex jiżguraw li d-devjazzjoni tat-tensjoni ma taqbiżx il-limitu tad-disinn matul iċ-ċiklu tal-ħajja u żżomm il-forma ġeometrika stabbli tal-appoġġ.
3.Reżistenza tar-Riħ u Disinn ta 'Ottimizzazzjoni Strutturali
Biex tindirizza l-isfidi tat-tagħbija tar-riħ f'ambjenti differenti, appoġġi flessibbli jadottaw disinn kompost ta '"xibka spazjali tal-kejbil + sistema ta' reżistenza għar-riħ". Kejbils prinċipali jġorru t-tagħbija prinċipali fid-direzzjoni tal-lvant-punent, filwaqt li kejbils reżistenti għar-riħ-inter-fillieri flessibbli u irfid trasversali huma miżjuda fid-direzzjoni tat-tramuntana-nofsinhar biex jiffurmaw sistema ta' bilanċ tal-istress tridimensjonali. Ivverifikat minn testijiet tal-mina tar-riħ (il-veloċità tar-riħ tat-test ġeneralment taqbeż 46m/s), l-ottimizzazzjoni tal-karatteristiċi tad-damping tax-xibka tal-kejbil tista 'tirreżisti b'mod effettiv tifuni jew buffuri qawwija ta' kobor 12-17, tevita ħabta tal-modulu u mikroxquq. Barra minn hekk, id-disinn ta 'span kbir inaqqas in-numru ta' munzelli (l-użu tal-pile għal kull MW jista 'jitnaqqas minn 329 għal 64), jimminimizza l-ħsara tat-terren u l-ispejjeż tal-kostruzzjoni.
4.Teknoloġija tas-Sistema ta 'Ankraġġ
Is-sistema ta 'ankraġġ hija ċ-ċavetta għat-trasmissjoni tat-tensjoni, li taffettwa direttament is-sigurtà ġenerali tal-appoġġ. Fost il-prodotti tal-vireg tal-ankra, il-vireg tal-ankra tal-azzar HPB300 għandhom elongazzjoni baxxa u installazzjoni konvenjenti, adattata għal ambjenti ta 'art niexfa. Il-fergħat tal-azzar galvanizzat mhux imwaħħal għall-kejbils tal-waqfien huma preferuti għal proġetti offshore u kostali minħabba r-reżistenza għall-korrużjoni eċċellenti tagħhom. It-teknoloġija ewlenija tinsab fit-trattament issiġillat kontra l--korrużjoni ta 'ankraġġi u kejbils, li jiżgura l-ebda tnixxija jew korrużjoni f'ambjenti ta' -umdità għolja u ta 'ċpar ta' melħ għoli- u testendi l-ħajja tas-servizz.
Xenarji ta' Applikazzjoni
1.Żoni Muntanjużi u Għoljiet kumplessi
L-appoġġi flessibbli jistgħu jadattaw għal terreni b'għoljiet li jaqbżu l-40 grad. Permezz tal-inklinazzjoni-wara t-tqassim u l-arranġament flessibbli, kopertura sħiħa tal-modulu tinkiseb mingħajr livellar estensiv tal-art. Fil-Proġett tal-Kontea ta 'Huaneng Qin f'Shanxi, l-appoġġi huma aġġustati skont l-ondulazzjoni tal-għoljiet, u jtejbu b'mod sinifikanti d-densità tat-tqassim tal-bord għal kull unità ta' żona. Il-Proġett Lanzhou Honggu f'Gansu jnaqqas l-inġinerija tal-pedament permezz ta' disinn ta'-span kbir, u jimmassimizza l-protezzjoni ta 'formoli ekoloġiċi fraġli.
Xenarji ta' Integrazzjoni "PV+".
PV + Agrikoltura: B'firxa kbira ta '33 metru u disinn għoli ta' 5.5 metri, jista 'jinbena fuq art agrikola, ġonna tal-frott, u serer tal-faqqiegħ. Il-Proġett Huadian Yichuan fi Shaanxi jirrealizza l-koordinazzjoni ta '"PV + tuffieħ", iżomm it-trażmissjoni tad-dawl tat-tuffieħ 'il fuq minn 70% u jiżgura t-titjib doppju tal-produzzjoni agrikola u l-benefiċċji tal-ġenerazzjoni tal-enerġija.

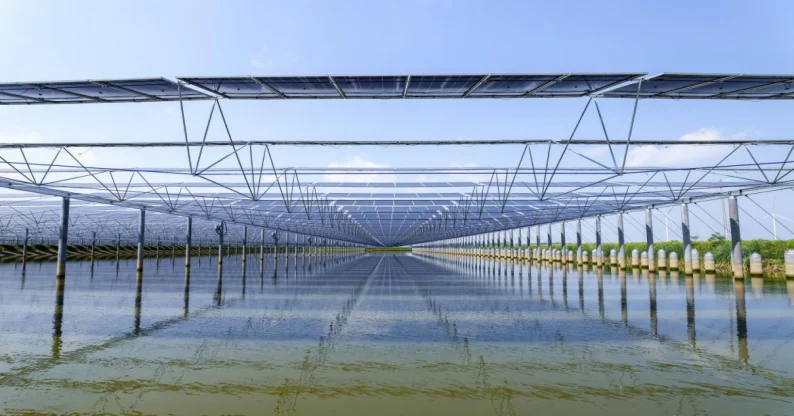

PV + Sajd: Adattat għal xenarji ta 'għadajjar tal-ħut kostali u interni, id-disinn reżistenti għat-tifun-u t-tqassim ta' headroom għoli mhux biss jiżguraw is-sikurezza tal-faċilitajiet PV iżda wkoll ma jaffettwawx l-operazzjonijiet tas-sajd. Il-Proġett tas-Sajd Wenchang 100MW PV-f'Hainan kiseb "ħsara żero" matul it-tifuni ta 'kobor 17, u l-Proġett Qingyuan f'Guangdong naqqas ukoll l-evaporazzjoni tal-ilma fl-għadajjar tal-ħut.
PV + Tħawwil Mediċinali: Il-Proġett Yimen f'Yunnan waqqaf appoġġi 'l fuq minn żoni ta' tħawwil tal-mediċina tal-ħxejjex Ċiniża, billi rrealizza "ġenerazzjoni ta 'enerġija fuq il-pannelli u tħawwil taħt il-pannelli" u jippromwovi l--integrazzjoni fil-fond ta' enerġija ġdida u agrikoltura karatteristika.
3.Oqsma Ekoloġikament Sensittivi u Speċjali
F'żoni ekoloġikament fraġli bħad-deżerti u l-Loess Plateau, appoġġi flessibbli jnaqqsu l-iskavar tal-munzell u l-ħsara fil-wiċċ. Il-mikro-ambjent iffurmat taħt il-pannelli PV inaqqas l-evaporazzjoni tal-ilma u jipproteġi t-tkabbir tal-veġetazzjoni. F'xenarji bħal żoni tas-servizz tal-awtostrada u għoljiet, id-disinn ta' medda ta' 15-35 metru- jista' jadatta ruħu għal spazji bħal parkeġġi u stazzjonijiet tal-iċċarġjar u l-iskambju, u jgħin biex jinbnew "żoni ta' servizz mingħajr karbonju".
Xejriet Industrija u Status tas-Suq
1.Tkabbir Sostnut tas-Suq L-industrija globali ta 'appoġġ flessibbli PV qed tesperjenza perjodu ta' żvilupp mgħaġġel. Huwa mistenni li l-valur tal-produzzjoni totali se jikseb rata ta 'tkabbir annwali kompost (CAGR) ta' 8.2% mill-2025 sal-2031, li taqbeż il-5.796 biljun dollaru Amerikan sal-2031. Bħala suq ewlieni ta 'produzzjoni u applikazzjoni, id-domanda tas-suq taċ-Ċina tkompli tespandi mmexxija minn żvilupp PV muntanjuż u politiki "PV +", bis-sehem tas-suq ta' intrapriżi ewlenin jiżdied gradwalment.
2.Direzzjonijiet ta 'Innovazzjoni Teknoloġika
- Integrazzjoni ta 'Flessibilità u Traċċar: Tgħaqqad teknoloġija ta' traċċar intelliġenti ma 'appoġġi flessibbli biex tinkiseb traċċar solari ta' ± 60 grad. Il-Proġett Kubuqi fil-Mongolja ta 'ġewwa żied il-ġenerazzjoni annwali tal-enerġija bi 12.3% meta mqabbel ma' strutturi fissi, u jadatta għall-mekkaniżmu tal-"ogħla-prezz tal-elettriku tal-wied" biex itejjeb il-benefiċċji.
- Aġġornament Intelliġenti: L-ottimizzazzjoni tal-kontroll tat-tensjoni u l-istrateġiji ta 'traċċar permezz ta' algoritmi tal-AI biex tittejjeb l-adattabilità f'temp estrem u tnaqqas l-ispejjeż tal-operat u l-manutenzjoni.
- Iterazzjoni tal-Materjal: L-adozzjoni ta 'żingu-aluminju-kisi tal-manjeżju, materjali komposti tal-bażalt, eċċ., Biex tkompli tnaqqas l-użu tal-azzar, ittejjeb ir-reżistenza għall-korrużjoni, u testendi l-ħajja tas-servizz tal-appoġġi.
3.Layout ta 'Manifatturi Maġġuri Bħalissa, is-suq jifforma mudell kompetittiv bil-parteċipazzjoni ta' intrapriżi Ċiniżi u barranin. Il-manifatturi internazzjonali jinkludu Schletter Group u ESDEC, filwaqt li intrapriżi ewlenin domestiċi jinkludu Longi Green Energy Technology, Trina Solar, u Arctech Solar. Fost dawn, Longi Green Energy Technology għandha pożizzjoni ta' tmexxija fi proġetti ta' PV-sajd u muntanjużi bit-teknoloġija tagħha reżistenti għat-tifun-u s-soluzzjonijiet multi-xenarju.
Konklużjoni
Bil-loġika tal-qalba ta '"struttura flessibbli + bilanċ ta' tensjoni", appoġġi flessibbli PV jiksru l-limitazzjonijiet ta 'appoġġi PV tradizzjonali fuq art u spazju, jirrealizzaw il-valuri multipli ta' "sigurtà u affidabilità, tnaqqis fl-ispejjeż u titjib fl-effiċjenza, u ħbiberija ekoloġika". Il-karatteristiċi tagħhom ta 'firxa kbira, ispazju għoli, u adattabilità qawwija mhux biss iwessgħu l-konfini tal-applikazzjonijiet PV iżda wkoll jippromwovu l--integrazzjoni fil-fond ta' enerġija ġdida mal-agrikoltura, is-sajd u l-protezzjoni ekoloġika, u ssir teknoloġija ta 'appoġġ ewlieni fil-kuntest tat-tranżizzjoni tal-enerġija.
Bl-iterazzjoni tat-teknoloġija tal-materjal u l-aġġornament intelliġenti, appoġġi flessibbli se jkollhom rwol akbar f'oqsma bħall-iżvilupp "deżert, Gobi, u deżert", PV offshore, u rinnovazzjoni tal-proġett eżistenti, li jinjettaw momentum sostnut fl-iżvilupp ta '-kwalità għolja tal-industrija PV. Fil-futur, il-mudelli ta 'applikazzjoni diversifikati ċċentrati fuq appoġġi flessibbli se jkomplu jirrilaxxaw il-valur tal-art, u jgħinu biex jinkiseb l-iżvilupp koordinat tal-enerġija u l-ekoloġija taħt l-għanijiet ta' "karbonju doppju".
